Na busca atual pela aptidão científica, pela reabilitação precisa e por uma compreensão mais profunda do movimento humano, a tecnologia da eletromiografia (EMG) não é mais exclusiva dos hospitais; está gradualmente entrando em academias, equipes esportivas e laboratórios de pesquisa. Tudo isso se origina de um componente chave-eletrodos. Os eletrodos EMG de superfície, em particular, agem como um “microfone” sensível, permitindo-nos “ouvir” e “ver” a atividade muscular-em tempo real. Este artigo fornecerá uma análise abrangente desta ferramenta incrível.
Ⅰ. Eletrodos EMG de superfície: o que são exatamente?

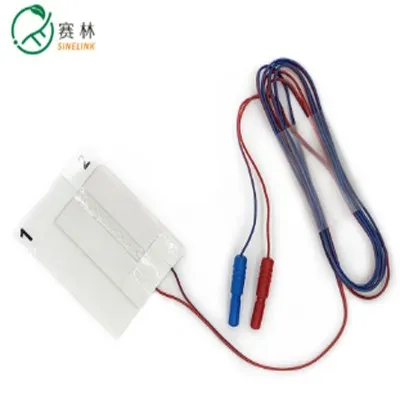

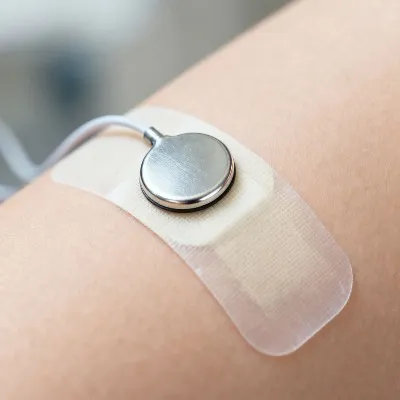

Eletrodos EMG de superfície são os mais comunsEMGdispositivos de aquisição de sinal que encontramos. Eles normalmente são sensores minúsculos feitos de materiais condutores (como cloreto de prata), encapsulados no centro de um adesivo pré-revestido com gel condutor. Quando aplicados na pele, formam uma unidade completa de aquisição de sinais bioelétricos.
Sua principal tarefa é capturar os sinais bioelétricos gerados pelos grupos musculares sob a pele quando excitados. Imagine que quando seu cérebro emite um comando de “contração”, milhares de fibras musculares geram simultaneamente ou de forma assíncrona minúsculos potenciais de ação. Esses sinais elétricos, como os sons de diferentes instrumentos em uma sinfonia, viajam através do fluido dos tecidos, da gordura e da pele, sendo eventualmente “ouvidos” por eletrodos na superfície da pele. O papel dos eletrodos é converter essas atividades fisiológicas em sinais elétricos que podemos medir, registrar e analisar.
Ⅱ. Princípios-aprofundados: como funciona?
Para compreender o seu funcionamento, precisamos de um modelo simplificado. Um padrãoeletromiografia de superfície (EMG) de canal único-O sistema de aquisição normalmente inclui três eletrodos:
Dois eletrodos de aquisição: São os “microfones mestres”, colocados paralelamente um ao outro na barriga do músculo alvo, ao longo da direção das fibras musculares. Eles são responsáveis por captar a diferença do sinal elétrico entre dois pontos daquela área.
Um eletrodo de referência: Geralmente é colocado em um local eletricamente "silencioso", como o osso. Sua função é servir como um ponto de referência comum, ajudando o amplificador a eliminar interferências onipresentes de modo-comum no ambiente (como interferência de frequência de energia de 50/60 Hz).
O fluxo de trabalho é o seguinte:
Captação de Sinal: O potencial de ação gerado pelo músculo é conduzido no tecido, formando um campo elétrico em constante mudança. Os dois eletrodos de aquisição detectam a tensão em seus respectivos locais.
Amplificação Diferencial: Esta é a etapa mais crucial. O amplificador calcula a diferença de tensão entre os dois eletrodos de aquisição e amplifica essa diferença. A maioria dos sinais de interferência no ambiente afetam ambos os eletrodos de aquisição simultânea e igualmente; este “ruído” é amplamente anulado durante o processo de cálculo da diferença. Os sinais reais provenientes do músculo, devido aos atrasos de propagação e às diferenças de intensidade entre os dois eletrodos, têm suas diferenças preservadas e amplificadas. Este processo melhora muito a qualidade do sinal.
Filtragem e digitalização: o sinal amplificado passa por uma série de filtros para remover artefatos de movimento de frequência extremamente baixa-e ruído ambiental de-alta frequência, sendo finalmente convertido em um sinal digital e exibido na tela de um computador como a imagem familiar e flutuante de eletromiografia (EMG).
Ⅲ. Práticas recomendadas: como obter um sinal de{1}alta qualidade?
Obtendo confiáveleletromiografia de superfície (EMG) sinais é muito mais do que simplesmente “conectar os eletrodos”. As seguintes etapas são cruciais:
Colocação precisa do eletrodo: Esta é a etapa mais importante. Os eletrodos devem ser colocados no ventre muscular do músculo alvo-a parte mais espessa do músculo com maior concentração de unidades motoras-e orientados paralelamente à direção das fibras musculares. O posicionamento incorreto resultará em sinais fracos e distorcidos ou até mesmo na falha completa na aquisição da atividade do músculo alvo. Recomenda-se consultar as diretrizes profissionais de colocação de eletrodos (como o padrão SENIAM) para operação.
Preparação completa da pele: A pele, especialmente o estrato córneo superficial e o sebo, é um mau condutor de sinais elétricos, atenuando e distorcendo gravemente os sinais EMG. Portanto, antes de fixar os eletrodos, você deve:
Limpeza: Limpe vigorosamente a área de fixação com um algodão embebido em álcool 75% para remover sebo e pele morta.
Desengordurar se necessário: Se houver excesso de oleosidade, repita o processo de limpeza.
Esfoliação leve se necessário: Para áreas com pelos abundantes ou estrato córneo espesso, esfolie suavemente com lixa fina ou esfoliante especializado até que a pele fique levemente vermelha. Essa etapa reduz significativamente a impedância da pele e é fundamental para melhorar a relação sinal-/{2}}ruído.
Reduza diafonia: Os eletrodos de superfície têm uma ampla faixa de “escuta”. Quando os músculos próximos (especialmente os músculos sinérgicos) se contraem fortemente, seus sinais elétricos podem “vazar” para o eletrodo alvo, causando “diafonia”. Esta possibilidade deve ser considerada na interpretação dos dados, principalmente na análise de músculos profundos ou pequenos grupos musculares.
Ⅳ. Principais cenários de aplicação
Eletromiografia de superfície (SEMG)tem uma gama extremamente ampla de aplicações:
Ciências do Esporte: Análise da sequência de ativação, padrões de coordenação e níveis de fadiga muscular em atletas durante diferentes movimentos para otimizar técnicas e programas de treinamento.
Medicina de Reabilitação: Avaliar objetivamente a recuperação da função muscular dos pacientes e orientar o treinamento de reabilitação, como determinar a capacidade de ativação muscular em pacientes com AVC.
Ergonomia: Avaliar o impacto da postura de trabalho na carga muscular e prevenir doenças musculoesqueléticas.
Biofeedback: Permitir que pacientes ou usuários vejam sua atividade muscular em tempo real e aprendam como controlar ou relaxar ativamente músculos específicos.
Conclusão
Os eletrodos de eletromiografia de superfície são nossa primeira e mais importante janela não{{0}invasiva para o mundo da atividade muscular. Eles são simples e fáceis de usar, mas contêm princípios profundos de eletrofisiologia e processamento de sinais. Compreendê-los corretamente e utilizá-los com rigor é pré-requisito fundamental para a obtenção de dados confiáveis que orientem cientificamente o treinamento, a reabilitação e a pesquisa. Lembre-se, uma-alta qualidade EMG o sinal começa com uma superfície de pele bem-preparada e um eletrodo colocado com precisão.
